LED数码管全面解析：从发光原理、选型参数到数码管定制的实用指南
在工业控制面板、家用电器、仪器仪表和各种电子设备的显示界面中，LED数码管始终扮演着不可替代的角色。相比液晶屏，它结构简单、抗干扰能力强、在强光或低温环境下依然清晰可读，而且成本可控、寿命长。对于需要长期连续工作的设备来说，一块可靠的数码管往往比一块花哨的彩屏更实用。本文从结构原理讲起，逐步梳理共阳数码管与共阴数码管的区别、贴片数码管和大尺寸数码管的适用场景、采购时的关键参数，以及数码管定制和生产验厂中容易被忽略的细节，供工程师和采购人员参考。
一、LED数码管的结构与发光原理

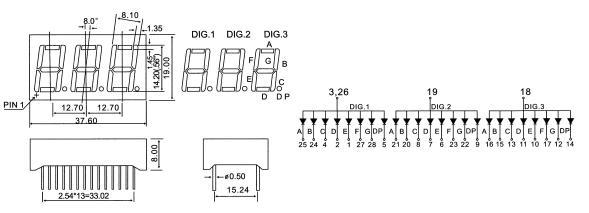

LED数码管的本质是把多个发光二极管按固定形状封装在一起的显示器件。最常见的七段数码管由a、b、c、d、e、f、g七个笔画段加上一个小数点dp组成，通过点亮不同的段组合出0到9的数字以及部分字母。每一位数字有8个发光单元，因此单个位数可以理解为8个独立的LED芯片。
从结构上看，数码管通常由PCB基板、LED芯片、反射腔、环氧树脂封装和引脚组成。芯片固晶在基板上，通过金线或铝线焊线连接，再用黑色或米白色的环氧树脂灌封，形成清晰的光学隔离效果。封装材料与反射腔的结构直接决定字符的清晰度、光晕大小和视角范围。这也是为什么同样尺寸的数码管，不同厂家的显示效果差异明显——芯片排列、反射腔深度和透光面处理工艺都在起作用。
按照发光颜色，常见的有红色、绿色、蓝色、黄色、橙色、白色以及双色、三色显示。红色数码管因正向电压低（约1.8~2.2V）、亮度高、成本低，是应用最广泛的一种；蓝色和白色数码管正向电压通常在2.8~3.4V之间，需要配合更高的驱动电压。
二、共阳数码管与共阴数码管：区别与选型思路
这是采购和设计中问得最多的一个问题。两者的差异在于内部LED的连接方式：
- 共阳数码管：所有段的阳极（正极）连接在一起，接到公共正电源；点亮某一段时，需要给对应段的阴极一个低电平。因此它由低电平驱动，常见于灌电流能力较强的单片机或驱动芯片方案。
- 共阴数码管：所有段的阴极连接在一起接地，点亮某一段时给对应段的阳极高电平。它由高电平驱动，适合拉电流能力强的驱动电路。
选型时可以从三个角度判断：一是看驱动芯片的类型，如常用的TM1637、MAX7219、HT16K33等专用驱动IC，通常对共阳或共阴有明确匹配要求；二是看单片机的IO驱动能力，若采用灌电流方式驱动，共阳数码管往往更有利；三是看多位一体数码管的扫描方式，动态扫描时公共端的驱动能力必须与段驱动电流匹配，否则会出现亮度不均或扫不动的情况。
如果设计初期两个方案都可行，可以按成本来定。一般情况下共阴和共阳的价格差异很小，但共阴数码管在低电压供电和PWM调光方案中更容易实现均匀亮度控制。
三、LED数码管的主要类型与规格划分
按结构和用途，市面上常见的数码管大致可以分为以下几类：
- 单位、双位与多位一体数码管：单位数码管只显示一位数字，结构简单、亮度均匀，适合单点数值显示；多位一体数码管把两位、三位、四位甚至六位集成在同一封装内，通过动态扫描驱动，能大幅节省PCB空间和引脚数量，广泛用于电表、温控器、计时器。
- 贴片数码管：采用SMD封装，体积小、厚度薄、重量轻，适合自动化贴片生产，常见于小型家电、便携仪器和空间受限的消费类电子产品。
- 大尺寸数码管：单字高度从1.0英寸一直到4英寸、5英寸甚至8英寸，用于远距离观看的场合，比如车间看板、体育场馆计时器、加油站价格牌、电力配电柜显示。大尺寸数码管对驱动电流和散热要求更高，往往需要配合恒流驱动或高电压驱动方案。
- 彩色LED显示模块：在单色基础上做成双色或全彩显示，可在不同状态下切换颜色，用于设备状态指示、报警提示、档位显示等场景，视觉辨识度更高。
- LED点阵模块：由多行多列LED组成，可显示数字、字母、汉字和简单图形，常见5×7、8×8、16×16等规格，多用于信息发布屏、点阵广告屏和自定义符号显示。
此外，还有专用于特殊字符显示的异形数码管，例如加号、箭头、单位符号（℃、V、A、Hz、kg）等，这类产品通常是定制件。
四、采购LED数码管要重点关注的性能参数
同样标注"0.56英寸红色共阴"，不同厂家的产品在实际使用中的表现可能相差很大。选型时建议重点核对以下参数：
- 外形尺寸与字高：常见字高有0.28、0.36、0.39、0.56、0.8、1.0、1.2、1.5、2.3、4.0、5.0英寸等，需要与面板开孔和视窗匹配。
- 正向电压VF：决定驱动电压设计，红黄橙一般为1.8~2.4V，蓝绿白为2.8~3.4V，存在批次差异，设计时要留余量。
- 发光强度与波长：亮度决定可视距离，波长决定颜色一致性。多位数码管若来自不同批次，容易出现"一块屏上颜色不统一"的问题。
- 视角：普通数码管视角约±45°，广视角产品可达±60°以上，安装高度和观察角度不同，选择也不同。
- 每段正向电流：常规推荐5~20mA，静态驱动可取较高电流，动态扫描则按占空比折算峰值电流。
- 工作温度范围：工业级产品或户外设备应选择-40℃~85℃甚至更宽范围的产品。
- 引脚排列与间距：必须与PCB封装完全一致，尤其是多位一体数码管，不同厂家的引脚定义常有差异。
五、LED数码管在各行业的典型应用
LED数码管的下游覆盖面非常广，几乎涉及所有需要数值显示的制造业细分领域：
- 家用电器：电磁炉、电饭煲、微波炉、热水器、空调、洗衣机、抽油烟机等面板上的时间、温度、档位显示。
- 仪器仪表：万用表、温度巡检仪、压力变送器、转速表、流量计、电子秤，普遍使用多位一体数码管。
- 工业自动化：PLC控制柜、变频器操作面板、伺服驱动器、计数器、计时器，要求高亮度和高可靠性。
- 电力与电气：电表、电能质量分析仪、开关柜指示、充电桩计费屏。
- 食品与粮食加工设备：烘烤设备温控面板、包装机械计数显示、配料称重系统，环境常有粉尘和湿气，对密封性有要求。
- 纺织与印染机械：张力控制、速度显示、定型机温度控制面板，长期连续运行对寿命要求高。
- 化工与制药设备：反应釜温度显示、灌装机计数、洁净车间仪表，部分场合需要耐腐蚀或易清洁设计。
- 医疗器械：血压计、消毒柜、恒温培养箱、制氧机，强调显示清晰度与低功耗。
- 汽车与工程机械：车载仪表、充电设备、工程车计时表，需要耐振动和宽温工作。
六、数码管定制与显示模块定制的流程要点
标准化产品无法覆盖所有设计需求，数码管定制是很多项目的必经环节。常见的定制内容包括：
- 字高、位数与外形尺寸调整；
- 共阳或共阴极性指定；
- 发光颜色、亮度等级、色坐标控制；
- 引脚定义、排列顺序与弯脚形式；
- 封装面颜色（黑面、灰面、白面）与透镜颜色；
- 丝印内容、单位符号、自定义字符；
- 与驱动IC、PCB、外壳一体化的显示模块定制；
- 防水、防尘、抗UV等特殊工艺要求。
完整的定制流程通常是：需求沟通 → 参数确认与图纸设计 → 样品制作 → 样品测试与确认 → 小批量试产 → 批量生产与出货检验。其中样品确认环节最关键，建议在实际驱动条件和实际环境温度下测试亮度、颜色一致性和扫描效果，不要只看静态点亮效果。对于显示模块定制，还要提前确认通信接口（如I2C、SPI、UART）、供电电压、刷新率和电磁兼容要求，避免后期反复改板。
七、影响数码管价格的主要因素
数码管价格从几毛钱到几十元不等，差异主要来自以下几个方面：
- 尺寸与位数：尺寸越大、位数越多，芯片数量和封装材料用量越多，价格自然越高；大尺寸数码管因良率和驱动要求高，价格跨度尤其明显。
- 芯片品质：采用正规大厂芯片与采用低价芯片，亮度一致性和衰减速度差别很大，长期使用后亮度差异会暴露出来。
- 颜色：红光成本最低，蓝光、白光、全彩产品成本相对更高。
- 工艺与封装：是否采用高可靠性灌封、是否做过严格老化筛选，都会影响单价。
- 订单数量：批量采购的单价通常明显低于小批量，定制件在起订量以下还会有额外的开模和调试成本。
- 特殊要求：宽温、防水、抗UV、特殊色坐标等要求会增加工艺难度和成本。
采购时不宜单纯比价格。低价产品若亮度衰减快、批次一致性差，后续的返修和售后成本往往更高。建议在报价阶段就明确技术协议，把亮度范围、波长范围、VF范围和检验标准写进合同。
八、如何判断一家LED数码管厂家是否可靠
选择供应商时，可以从以下几个维度考察：
- 是否具备自主封装能力，还是纯粹的贸易转手；
- 是否有完整的来料检验、制程管控和出货检验流程；
- 是否能够提供光电参数测试报告和可靠性测试数据；
- 样品交期和批量交期是否稳定，能否应对紧急订单；
- 技术支持是否到位，能否协助解决驱动匹配、亮度不均等实际问题；
- 是否有同类行业客户的成熟应用案例。
有条件的话，建议实地考察或索取产线资料，重点看芯片来料、固晶焊线工艺、老化筛选环节和实验室测试能力。这些环节决定了产品在客户设备上运行三年还是三个月。
九、常见问题解答
Q1：共阳数码管和共阴数码管可以互换使用吗？
不能直接互换。两者的公共端极性和驱动电平相反，需要在电路或程序上做相应调整。如果已经定版PCB，只能更换同极性产品。
Q2：多位数码管扫描时出现亮度不均怎么办？
常见原因是公共端驱动能力不足或限流电阻配置不合理。可提高扫描频率、增大公共端驱动电流能力，或改用恒流驱动方案。同时确认各段的VF是否一致。
Q3：大尺寸数码管需要专门的驱动电路吗？
需要。大尺寸数码管单段电流较大，普通单片机IO无法直接驱动，通常要配合三极管、达林顿阵列或专用恒流驱动芯片，并注意散热设计。
Q4：数码管的使用寿命有多长？
在额定电流和正常工作温度下，LED数码管的寿命通常在5万小时以上。实际寿命受驱动电流、环境温度、湿度和封装质量影响较大，降额使用能显著延长寿命。
Q5：定制数码管的起订量和交期大概是多少？
常规改动的定制产品起订量相对较低，涉及开模或特殊封装的产品起订量会更高。样品交期一般在数天到两周，批量交期视订单规模而定，具体需与厂家确认。
结语
LED数码管看似是一个成熟的传统器件，但在实际选型和采购中，尺寸、极性、亮度、批次一致性和供货稳定性，每一项都可能影响整机产品的口碑。对设计人员来说，把参数确认清楚、把样品验证到位，远比事后返工划算；对采购人员来说，选择一家具备封装能力和品质管控体系的LED数码管厂家，是控制长期成本的关键。吉舰电子科技长期专注于各类LED数码管、彩色LED显示模块、多位一体数码管、贴片数码管、大尺寸数码管及LED点阵模块的研发与生产，可根据客户需求提供从参数选型到显示模块定制的一站式支持，欢迎有需求的客户进一步沟通交流。
