LED数码管全解析：从共阳共阴到定制选型，制造业显示方案一次讲透

在工业控制柜、电力仪表、充电桩、医疗设备、家电面板这些场景里，一块小小的数字显示窗口往往承担着最关键的信息传递任务。它可能不需要多高的分辨率，但必须做到远距离可读、长期点亮不衰减、在高温高湿或强电磁环境下依然稳定。正因如此，LED数码管这类看似"传统"的显示器件，至今仍在制造业中占据着不可替代的位置。

吉舰电子科技（jijiandz.com）长期专注于LED数码管、彩色LED显示模块与各类显示模块定制的研发与生产，本文结合行业实际应用，把数码管的结构原理、分类方式、选型参数、定制流程以及价格构成一次讲清楚，供研发工程师、采购人员和产品经理参考。

一、LED数码管是什么？结构原理并不复杂

LED数码管本质上是一种把多个发光二极管按特定图形封装在一起的显示器件。最常见的结构是把LED芯片排成"日"字形的七段笔画（a、b、c、d、e、f、g），再配一个小数点（dp），组成所谓的"八段显示"。通过控制不同笔段的点亮组合，就能显示出0到9的数字以及部分英文字母和符号。

它的工作逻辑非常简单：给对应的笔段施加正向电压，电流通过PN结，芯片发光，光线经过环氧树脂或硅胶封装后向外扩散。为了提高对比度和可读性，封装时通常会加入白色或灰色的反射腔体，部分型号还会加装滤光片，让未点亮的笔段呈现深色，点亮部分更加醒目。

从结构上看，一支数码管大致包含几个部分：

• LED芯片：决定发光颜色、亮度和寿命，常见有红、橙、黄、黄绿、翠绿、蓝、白等；
• 支架与反射腔：负责导电、散热以及提高光线利用率；
• 键合线：连接芯片与引脚，是影响可靠性的关键环节；
• 封装胶体：环氧树脂或硅胶，起保护与光学扩散作用；
• 引脚：直插式或贴片式，负责电气连接与机械固定。

看似简单，但真正拉开品质差距的，恰恰是这些细节：芯片的波长一致性、键合线的可靠性、胶体的耐温耐候性，以及出厂前的分光分色分电压筛选。行业里常说"数码管便宜的不敢用，贵的用不起"，问题往往就出在这些看不见的地方。

二、分类方式：共阳共阴、位数量、封装形态

采购数码管时，最容易被问到的几个问题就是：要共阳还是共阴？要几位一体？直插还是贴片？这些分类维度直接决定了电路设计和驱动方案。

1. 共阳数码管与共阴数码管

共阳数码管把所有LED的正极（阳极）连在一起作为公共端，公共端接电源正极，笔段引脚接低电平即可点亮。共阴数码管则相反，公共端是负极，接低电平，笔段引脚给高电平点亮。

两者在显示效果上没有本质区别，差异主要体现在驱动方式和系统匹配上：

• 共阳管配合灌电流型驱动电路（如常见的显示驱动IC）使用更普遍；
• 共阴管在一些低功耗、低电压系统中更受青睐，因为驱动力可以直接来自IO口的高电平输出；
• 多位一体电路中，共阳方案在扫描驱动时对驱动芯片的电流吸收能力要求更高，需要综合评估。

选型时不要只看"哪个便宜"，而要先确认主板驱动电路的类型。共阳共阴选错，往往意味着整个显示板要重新布线。

2. 单位与多位一体数码管

单位数码管只有一位显示，体积小、电路简单，适合位数少、空间紧凑的场合。多位一体数码管把2位、3位、4位、6位甚至更多位数集成在一个封装内，位与位之间共用笔段驱动线，通过位选信号轮流扫描点亮。

多位一体的优势很直观：占用PCB面积小、焊接工序少、整体一致性更好。常见于电力仪表、温控器、计时器、称重显示器、电梯楼层显示、生产线计数装置等。缺点是扫描驱动会带来占空比问题，需要提高峰值电流来保证平均亮度。

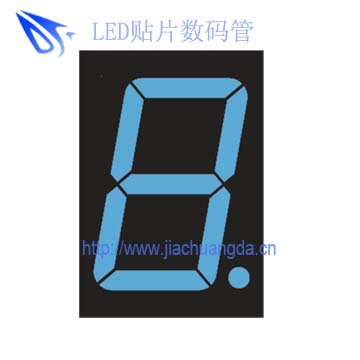

3. 直插与贴片数码管

传统直插式数码管适合插件工艺和小批量生产，引脚牢固，散热相对好。贴片数码管（SMD型）近年需求增长明显，它可以过回流焊，适应自动化贴装产线，厚度更薄，适合超薄家电面板、便携仪器和空间受限的产品。

4. LED点阵模块与彩色LED显示模块

当显示内容不再局限于数字，而需要显示文字、图形或动态图案时，LED点阵模块就成了更合适的选择。常见规格有5×7、8×8、16×16等，可单色、双色或全彩。彩色LED显示模块通常采用RGB三色芯片，通过PWM调光实现丰富的色彩表现，广泛用于工业HMI、智能家居面板、商用设备状态指示等。

三、选型关键参数：别只盯着尺寸和价格

一份规范的数码管选型表，通常需要明确以下参数。忽略其中任何一项，都可能在量产阶段暴露出问题。

• 字高尺寸：从0.28英寸、0.36英寸、0.56英寸到1英寸、2英寸、4英寸及更大，大尺寸数码管主要用于远距离观察场合，如车间看板、收费站显示屏、体育场馆计时设备；
• 正向电压VF：红色通常约1.8～2.2V，黄绿约2.0～2.4V，蓝绿、蓝色、白色一般在2.8～3.4V区间，具体以规格书为准；
• 正向电流IF：常规指示用5～20mA，扫描驱动时需要按占空比换算峰值电流；
• 发光强度与波长：决定亮度与颜色一致性，户外或强光环境下要优先考虑高亮型号；
• 视角：普通数码管视角约±45°至±60°，广角型号可做到更大范围；
• 工作温度：工业级产品通常要求-40℃～+85℃，部分特殊场景要求更宽；
• 引脚定义与极性：必须与PCB封装库严格对应，避免批量返工。

此外，如果是多位数码管或点阵模块，还要关注扫描方式（1/2、1/4、1/8等）、是否需要内置驱动、是否要求低功耗或高刷新率。这些参数会直接影响驱动IC的选型和软件代码的编写。

四、典型应用场景：制造业里的"数字窗口"

数码管的应用面远比很多人想象的广，尤其在制造业及其配套领域，几乎是随处可见：

• 仪器仪表：数字万用表、电能表、温湿度控制器、压力变送器、流量计；
• 工业自动化：PLC配套显示面板、变频器操作面板、计数器、计时器、称重仪表；
• 电力与新能源：充电桩计费显示模块、储能设备状态屏、配电柜电量显示；
• 家用电器：电磁炉、微波炉、电饭煲、热水器、空气净化器的面板显示；
• 医疗与健康设备：血压计、血糖仪、体温检测设备、理疗仪器；
• 交通与建筑：电梯楼层显示、停车场车位引导、楼宇对讲系统；
• 商业设备：电子秤、加油机、收银设备、自动售货机。

不同场景的侧重点差别很大。比如充电桩看重户外可视性和宽温可靠性，医疗设备看重低功耗和一致性，家电面板看重薄型化和外观质感，工业控制则更强调抗干扰和长寿命。这也是为什么数码管定制在行业中几乎是常态。

五、数码管定制：从需求到量产的关键环节

标准品解决不了的问题，往往需要定制。显示模块定制的常见诉求包括特殊字高、异形笔段、特殊颜色、特定引脚排列、加装导光板或滤光片、集成驱动IC、与外壳一体化设计等。

一个完整的定制流程通常包括以下步骤：

• 需求确认：明确显示内容、位数、字高、颜色、亮度、视角、驱动方式和工作环境；
• 方案评估：确认是否可用标准品替代，若需开模则评估模具费用与周期；
• 样品打样：制作样品并进行点亮测试、亮度测试、老化测试；
• 小批验证：装机验证显示效果、驱动匹配性和装配公差；
• 批量生产：确认分光分色标准、包装方式和检验规范，进入稳定供货。

需要提醒的是，定制项目中最容易被低估的是光学一致性。同一批产品中如果亮度差异过大，成组显示时会明显"花屏"。因此，正规厂家在出货前都会进行分光、分色、分电压处理，并按照客户要求进行色区管理。

六、数码管价格怎么算？影响成本的几个因素

很多采购朋友上来就问"数码管多少钱一个"，这个问题其实很难一句话回答，因为价格跨度可以从几毛钱到几十元不等。影响数码管价格的主要因素包括：

• 尺寸与位数：尺寸越大、位数越多，用料和封装难度越高；
• 颜色与芯片：蓝光、白光、全彩RGB芯片成本明显高于红色；
• 亮度等级：高亮、超高亮型号需要更好的芯片和筛选标准；
• 封装形式：贴片数码管的工艺要求通常高于直插；
• 是否定制：涉及开模、异形设计时会有额外模具费用；
• 订单数量：批量越大，单个成本越低，这是制造业的普遍规律；
• 品质标准：工业级、车规级产品的筛选与可靠性验证成本更高。

建议在询价时一次性提供完整参数清单和预计年用量，这样厂家才能给出有参考价值的报价，而不是用一个模糊的区间来回试探。低价往往意味着在芯片、胶体或筛选环节做了妥协，长期使用中出现亮度衰减、死灯、色差等问题的概率会明显上升。

七、如何筛选一家靠谱的LED数码管厂家

市场上做数码管的厂家不少，但真正能稳定配合制造业客户的，通常具备几个共同特征：

• 产品线完整：能同时提供共阳、共阴、多位一体、贴片、点阵、大尺寸等系列，方便一站采购；
• 具备定制能力：有独立的研发与开模能力，能响应非标需求；
• 品质体系健全：有来料检验、过程检验、出货检验流程，能提供规格书、承认书和可靠性报告；
• 交付稳定：有稳定的芯片供应渠道和产能储备，交期可预期；
• 技术支持到位：能协助客户解决驱动匹配、亮度均匀性、扫描方案等实际问题。

吉舰电子科技深耕LED数码管与显示模块领域，产品覆盖共阳数码管、共阴数码管、多位一体数码管、贴片数码管、大尺寸数码管、LED点阵模块及彩色LED显示模块，可依据客户需求提供显示模块定制服务，从选型建议、样品打样到批量交付形成完整闭环，服务于工业控制、电力仪表、家电、医疗、新能源等多个制造领域。

八、常见问题解答

Q1：共阳数码管和共阴数码管可以互换使用吗？

不能直接互换。两者的公共端极性相反，驱动电平逻辑也相反。如果PCB已经定型，通常需要修改电路或更换驱动方案，成本较高。因此选型阶段务必确认清楚。

Q2：多位一体数码管扫描时亮度不够怎么办？

可以通过提高峰值电流、降低扫描占空比、选用高亮芯片或改用静态驱动方案来改善。同时要注意峰值电流不能超过规格书允许范围，否则会影响寿命。

Q3：贴片数码管和直插数码管哪个更耐用？

耐用性主要取决于芯片品质、封装工艺和使用环境，而不是封装形式本身。贴片产品在自动化生产和轻薄化方面更有优势，直插产品在散热和机械强度上通常表现更好，具体要看应用场景。

Q4：定制数码管的周期一般多久？

如果只是参数调整，通常样品周期较短；如果涉及开模或异形设计，周期会相应延长。建议在项目立项初期就与厂家沟通，预留充足的打样和验证时间。

结语

LED数码管是一个典型的"小器件、大门道"产品。它不追求炫目的显示效果，却要在各种严苛环境中长期稳定工作。对于制造企业而言，选对一款数码管，背后其实是选对了一套稳定的显示方案和一个可靠的供应伙伴。

无论是标准品的快速选型，还是彩色LED显示模块、大尺寸数码管、点阵模块的非标定制，理清需求、明确参数、找对厂家，才能真正把显示这个环节做扎实。吉舰电子科技愿意与各行业客户一起，把每一个数字都显示得清清楚楚。
