LED数码管选型与应用全指南：从共阳共阴到大尺寸、彩色显示模块定制
在工业控制柜、家电面板、电力仪表、充电桩、电子秤乃至医疗设备的显示窗口上，那一排排会发光的数字背后，往往都有一颗不起眼却极其关键的元器件——LED数码管。它结构简单、寿命长、可视角度大、成本可控，几十年来始终没有被液晶和OLED完全取代。尤其在对可靠性、耐候性和可视距离有要求的场景里，LED数码管依然是工程师的首选方案。本文从结构原理、分类选型、行业应用一直讲到数码管定制与价格构成，帮助采购和研发人员一次性理清思路。
一、LED数码管的基本结构与发光原理
LED数码管本质上是一个把若干颗发光二极管按特定图形封装在一起的显示器件。最经典的七段数码管由7个笔段（a～g）加1个小数点构成，通过不同笔段的组合点亮，就能显示0～9以及部分字母。每一段其实是一颗或数颗LED芯片，通过内部引线连接到外部引脚，再由外部驱动电路控制通断。
其发光原理是半导体PN结的电致发光：当正向电流通过芯片时，电子与空穴复合释放能量，以光子形式辐射出来。不同材料的半导体晶片对应不同波长，也就决定了显示颜色：
- 红光、黄光：常用AlGaInP（铝镓铟磷）材料，亮度高、成本低，是工业仪表最常见的配色；
- 绿光、蓝光、白光：多采用InGaN（氮化铟镓）材料，亮度高但正向压降偏大；
- 双色、三色：将两种或三种芯片封装在同一笔段内，通过分别驱动实现颜色切换。
封装形式通常有灌封型、贴片型、模组型几种，前者适合直插焊接和户外环境，后者则更适合自动化贴装产线。
二、LED数码管的主要分类与选型维度
2.1 共阳数码管与共阴数码管
这是采购时第一个要确认的参数。共阳数码管把所有LED的阳极连在一起接到正电源，笔段由低电平驱动点亮；共阴数码管则相反，阴极共地，笔段由高电平驱动。二者的区别不只是接线习惯：
- 共阳数码管：驱动电流由外部灌入，适合搭配常用的灌电流能力较强的驱动芯片，电路设计自由度较高；
- 共阴数码管：对驱动芯片的拉电流能力要求更高，但在多路扫描、恒流驱动方案中效率表现更好，功耗和发热相对更优。
选哪一种，取决于主控芯片的IO驱动能力、是否使用专用驱动IC以及整体功耗预算。经验做法是：如果沿用现成方案，尽量和原理图保持一致；如果是新设计，建议结合驱动IC的规格书统一确定。
2.2 单位数码管与多位一体数码管
单位数码管只显示一位数字，适合位数少、间距要求灵活的面板。多位一体数码管则把2位、3位、4位甚至6位、8位集成在同一外壳内，位间距固定、排列整齐，装配效率高，视觉一致性也更好。工业仪表、电子秤、计时器普遍采用多位一体结构，因为它能显著减少人工插件工序，降低整机厂的组装成本。
2.3 直插式数码管与贴片数码管
直插数码管引脚穿过PCB焊接，机械强度高，散热和耐振动表现好，常见于工业设备和户外显示。贴片数码管（SMD）厚度薄、体积小，可以直接过回流焊，非常适合自动化产线和高密度布板，在消费电子、小家电、便携仪器中应用越来越广。近些年随着贴片工艺成熟，贴片数码管在中小尺寸段的市场份额持续上升。
2.4 常规尺寸与大尺寸数码管

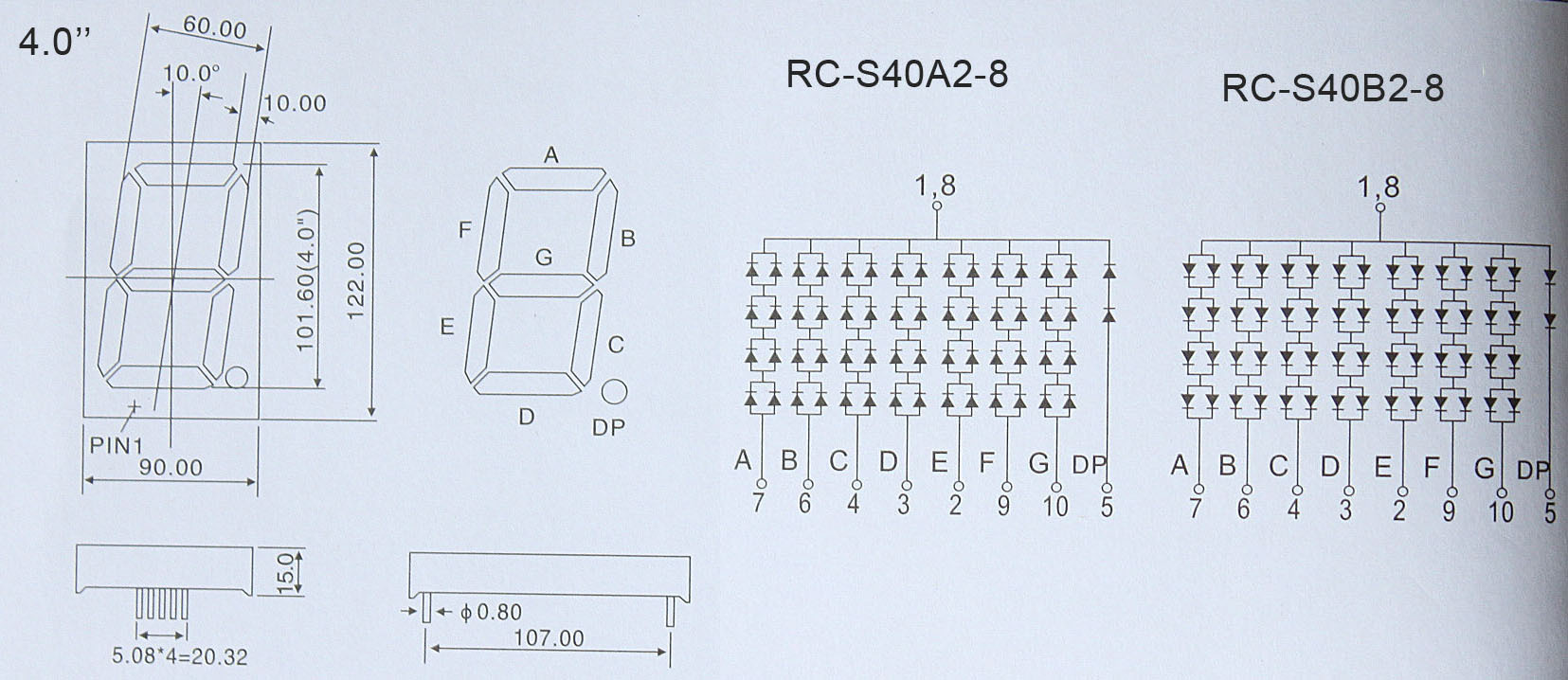

字高从0.28英寸、0.36英寸、0.56英寸一直做到1英寸、2英寸、4英寸甚至更大。字高越大，单段需要的芯片数量越多、驱动电流越高，价格也随之上升。大尺寸数码管通常用于远距离读取的场合，比如加油站价格牌、车间看板、交通诱导屏、称重显示终端等，这类产品对亮度均匀性和抗光干扰能力要求更高。
2.5 LED点阵模块与彩色LED显示模块
当显示内容不再局限于数字和少量字母，而是需要汉字、图标、动画时，LED点阵模块和彩色LED显示模块就派上用场了。点阵模块按5×7、8×8、16×16等规格排列，通过行扫描逐行点亮，配合字库即可显示完整字符集。彩色LED显示模块则在此基础上引入RGB三色芯片，可实现多种颜色切换和状态提示，常见于智能家电、工业HMI和公共信息终端。
三、影响LED数码管性能的关键参数
选型时只看“几位、什么颜色”远远不够，以下参数直接决定成品表现：
- 正向电压与正向电流：决定驱动电路设计和功耗，红光段通常在1.8～2.2V，蓝绿光段在2.8～3.4V；
- 亮度与发光强度：以mcd为单位，户外或强光环境需要高亮型号，室内面板则要避免过亮刺眼；
- 主波长与色差：同批次色差控制在合理范围内，才能保证一排数字看起来颜色一致；
- 视角：普通数码管半值角约±30°，广角型号可做到±60°以上；
- 工作温度范围：工业级一般要求-40℃～+85℃，低温环境下亮度衰减和启动特性需重点关注；
- 扫描方式与占空比：多位一体数码管多采用动态扫描，占空比越低，瞬时电流越大，对驱动能力要求越高；
- 抗静电与耐湿性：直接影响长期使用的失效率，尤其在南方的潮湿环境中。
四、LED数码管在各行业的实际应用
LED数码管的适用范围远比想象中广，几乎覆盖了所有需要“读数”的场合：
- 家用电器：电磁炉、电饭煲、微波炉、热水器、空调面板的时间与温度显示；
- 仪器仪表：万用表、温控器、压力表、流量计、电子天平的测量值输出；
- 工业自动化：PLC显示单元、变频器操作面板、机床数显装置、计数器与计时器；
- 电力电气：电表、配电柜、继电保护装置、充电桩的电压电流与计费显示；
- 医疗器械：血压计、体温计、输液泵、制氧机等对可靠性和一致性要求高的设备；
- 衡器与加油设备：电子秤、加油机、加气机的金额与重量显示，多采用大尺寸高亮数码管；
- 电梯与安防：楼层显示、门禁终端、消防报警主机的状态提示；
- 通信与计算机外围：服务器机架、网络测试仪的状态指示。
可以看出，虽然下游行业跨度很大，从食品机械、纺织设备到化工、制药、五金、模具、汽车零部件，但凡涉及设备面板和参数显示，几乎都会用到LED数码管。这也是为什么数码管虽然单价不高，却是电子元器件中需求量长期稳定的一类。
五、数码管定制：从需求到成品的完整路径
标准化产品能满足大部分通用需求，但越来越多的整机厂希望显示器件与自己的面板设计、外观风格和驱动方案完全匹配，这就涉及数码管定制。常见的定制方向包括：
- 位数与排列定制：非标位数、异形排列、段位间距调整；
- 颜色定制：单色、双色、全彩，或指定波长范围以匹配品牌色；
- 外形与尺寸定制：特殊字高、超薄结构、异形外壳、透明/雾面/滤光片配色；
- 电气参数定制：调整正向电流、亮度分档，适配低功耗或高亮需求；
- 集成化定制：内置驱动IC、限流电阻，甚至把按键、指示灯与数码管整合为一个显示模块；
- 显示模块定制：将数码管、点阵、背光、PCB、排线和外壳集成为即插即用的完整模组。
要让定制过程顺利，需求方最好一次性提供以下信息：显示内容与位数、字高与外形尺寸、颜色与亮度要求、共阳还是共阴、驱动方式与扫描位数、工作电压与电流、使用环境温度湿度、预期寿命与年用量。资料越完整，打样周期越短，量产一致性越有保障。一般定制流程为：需求沟通→方案确认→打样→样品验证→小批量试产→量产交付，其中打样阶段是发现问题成本最低的环节，务必认真测试高低温、长时间点亮和振动后的表现。
六、数码管价格由哪些因素决定
很多采购会疑惑：同样尺寸的数码管，报价差距为什么能有好几倍？主要原因集中在以下几点：
- 芯片来源与等级：一线品牌芯片与普通芯片在亮度一致性、衰减速度上差别明显；
- 尺寸与位数：字高越大、位数越多，用料和封装难度同步上升；
- 颜色：蓝光、白光、全彩因材料成本高，价格通常高于红黄绿；
- 亮度分档与色差分档：分档越严格，良率越低，单价越高；
- 封装工艺：灌封胶、环氧树脂、外壳材质、是否加滤光片都会影响成本；
- 是否集成驱动：带驱动IC的模块价格明显高于纯显示器件；
- 订单批量：批量越大，单只分摊的模具与调试成本越低；
- 定制程度：非标外壳、特殊引脚、专用PCB都需要额外开模和治具投入。
因此，谈数码管价格时最好把技术规格、年用量和交期一并说明，供应商才能给出有参考意义的报价，而不是一个笼统的区间。
七、如何挑选合适的LED数码管厂家
选厂家，本质上是在选稳定性和配合度。建议从以下几个角度评估：
- 产品线是否齐全：能否同时提供共阳数码管、共阴数码管、多位一体数码管、贴片数码管、大尺寸数码管、LED点阵模块和彩色LED显示模块，决定了后续新项目能否一站配齐；
- 定制响应能力：从打样到交付的周期、是否能配合修改结构图纸、是否愿意小批量试产；
- 品质管控体系：是否有来料检验、老化测试、亮度色差分选和出货抽检流程；
- 批次一致性：长期供货能否保持亮度与色泽稳定，这比单次低价重要得多；
- 技术支持：能否协助确认驱动方案、推荐限流电阻、排查显示异常。
以吉舰电子科技为例，这类深耕显示器件领域的企业，通常会在产品系列覆盖和技术支持上同时下功夫：一方面提供从常规直插数码管到贴片数码管、从单位到多位一体、从标准品到彩色LED显示模块的完整选择；另一方面可根据客户的整机结构和使用环境，提供显示模块定制方案，把数码管、驱动电路和外壳整合成一个可直接装配的部件，帮助整机厂压缩开发周期和产线工序。对于需要长期稳定供货的项目，还可以通过 jijiandz.com 了解具体产品规格与选型资料，再结合自身需求进行对接。
八、常见问题解答
Q1：共阳数码管和共阴数码管能直接互换吗？
不能。两者的公共端极性和驱动电平相反，直接替换会导致显示反向或完全不亮，必须同步调整驱动电路或程序逻辑。
Q2：数码管亮度不够怎么办？
先确认限流电阻是否偏大、扫描占空比是否过低、驱动IC的瞬时电流能力是否足够；若仍不足，则需要更换高亮档位产品或改用大尺寸、多芯片结构。
Q3：贴片数码管可靠性不如直插式吗？
在正常的PCB设计和回流焊工艺下，贴片数码管的可靠性完全可以满足消费类和一般工业类需求。只有在强振动、大温差或需要手工维修的场合，直插式才更有优势。
Q4：定制数码管的最小起订量高吗？
取决于定制程度。仅调整颜色或亮度分档，起订量相对友好；若涉及开模、异形外壳或集成驱动模块，起订量会相应提高，建议与厂家直接沟通确认。
结语
LED数码管看似是一个成熟到不能再成熟的元器件，但真正用得好，仍然需要在共阳共阴选择、位数结构、亮度色差、驱动方式、环境适应性和成本之间做平衡。对整机厂而言，找到一个既能提供标准品、又能承接数码管定制与显示模块定制的合作伙伴，往往比单纯压低几分钱单价更有价值。把选型做扎实，把批次一致性守住，显示这一环就不会成为产品的短板。
