LED数码管选型与定制指南：共阳共阴、多位一体与彩色显示模块怎么选

在电子制造与工业装备领域，LED数码管是一种看似普通却几乎无处不在的基础显示器件。从家用电磁炉面板上的倒计时，到变频器上的频率读数，再到加油站计价器、电梯楼层牌、医疗设备的参数显示，背后都有它的身影。很多采购和研发人员在选型时只关注"亮不亮、便宜不便宜"，但真正投入量产之后才发现，亮度不均、串扰、视角偏窄、批次色差这些问题会直接影响整机口碑。本文结合电子制造业的实际应用场景，系统梳理LED数码管的结构原理、分类方式、定制要点与价格构成，帮助工程师和采购人员少走弯路。

一、LED数码管的基本结构与发光原理

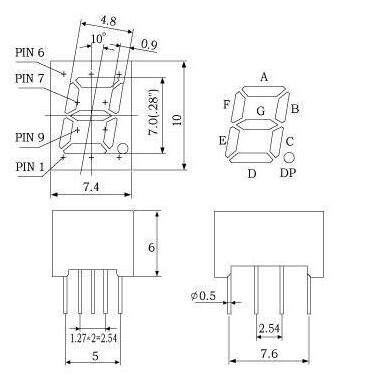

LED数码管本质上是把若干颗发光二极管按"日"字形（或其它字符形状）排列，封装在同一外壳内，通过引脚或贴片的方式与电路板连接。每一段笔画对应一颗或多颗LED芯片，多个段组合点亮时构成0~9、A~F等字符。

从内部构成来看，一个典型的数码管包含以下几个部分：

• LED芯片：常见材料包括AlInGaP（红、橙、黄、黄绿）和InGaN（蓝、绿、白），芯片品牌与尺寸直接决定亮度与成本。
• 支架与PCB：承载芯片并完成内部走线，多位一体产品多用玻纤板或金属支架。
• 反射腔：提高出光效率，让笔画边缘更清晰。
• 封装胶体：环氧树脂或硅胶，起到保护芯片、决定视角与外观的作用。
• 外壳与面板：黑面、灰面、白面、雾面等不同处理，影响对比度与整机视觉效果。

理解这些结构，才能明白为什么同样尺寸的数码管，价格可以相差两三倍——差别往往就在芯片、胶体和支架用料上。

二、共阳数码管与共阴数码管：选错驱动方式会带来一连串问题

这是选型时第一个要确定的问题。共阳（Common Anode）指所有LED的阳极接在一起作为公共端，点亮的条件是笔段端给低电平；共阴（Common Cathode）则相反，公共端接负极，笔段端给高电平。

两者的实际差异主要体现在三个方面：

• 驱动电路匹配：很多驱动IC（如常见的显示驱动芯片）有固定的灌电流或拉电流能力，必须与数码管类型对应。共阴数码管通常对驱动IC的拉电流能力要求更高。
• 亮度与功耗表现：在相同电流下，共阳与共阴的亮度曲线略有差异，多路动态扫描时公共端的压降也会影响整体均匀性。
• 抗干扰与串扰：动态扫描应用中，公共端走线较长时容易产生鬼影，需要通过合理的PCB布局或增加消隐电路解决。

经验上，如果整机方案由驱动IC厂家提供参考设计，建议直接沿用其推荐的极性；如果是分立三极管驱动，则可根据电源轨和管脚余量灵活选择。共阳数码管在需要较大公共电流、使用PNP或PMOS驱动的场合更常见。

三、位数与封装形态：单位、多位一体、贴片数码管如何取舍

按显示位数划分，市面常见单位、双位、三位、四位、五位、六位以及更多位数的多位一体数码管。多位一体产品的优势在于结构紧凑、装配工序少、字符间距一致，外观也更容易做整齐。

按封装形态，则主要分为两类：

• 插件（DIP）数码管：引脚穿过PCB焊接，机械强度好，适合大尺寸、高亮度、需要承受振动或高温的工业设备。
• 贴片数码管：采用SMD封装，可直接过回流焊，适合自动化产线、薄型化设计和小尺寸面板，能显著降低人工插件成本。

尺寸方面，字符高度从0.28英寸、0.36英寸、0.56英寸一路延伸到1.0英寸、2.3英寸甚至4英寸以上的大尺寸数码管。选择时建议先确定观察距离：一般每1米观察距离大约需要0.5~1英寸的字符高度，再结合面板开孔和整机结构做取舍。

四、LED点阵模块与彩色LED显示模块：从固定字符到任意图形

当显示内容不再局限于数字，比如需要显示汉字、简单图标、滚动字幕或波形提示，LED点阵模块就派上用场。常见的规格有5×7、8×8、16×16等点阵结构，可单色、双色，也可以做成全彩。

彩色LED显示模块则把红、绿、蓝三色像素集成在一起，通过PWM调光实现丰富的色彩表现。这类模块在仪器仪表的图形化界面、智能家电的状态指示、工业HMI的人机交互中越来越常见。相比传统单色数码管，彩色模块的开发重点从"驱动一段笔画"变成了"刷一整帧画面"，需要考虑刷新率、灰度等级、数据传输带宽以及电磁兼容问题。

如果你正在评估从单色数码管升级到彩色显示的可行性，建议先明确三件事：需要显示的字符集大小、整机可分配给显示的电流预算、主控芯片是否有足够的IO或外设资源。

五、大尺寸数码管：远距离读数场景的刚需

在车间看板、称重地磅、加油站价格牌、体育场馆计时牌等场景中，观察距离动辄几米甚至几十米，此时大尺寸数码管几乎是唯一低成本、高可靠的选择。

大尺寸产品在设计上有几个特殊之处：

• 单段通常由多颗LED芯片串联或并联组成，需要更高的驱动电压或恒流驱动方案；
• 散热要求更高，长时间满亮工作时的光衰控制是衡量厂家工艺的重要指标；
• 结构和防护设计更关键，户外应用需要防紫外线、防潮、防盐雾处理。

这类产品的定制比例很高，字符高度、段宽、颜色、亮度等级、外壳颜色往往都需要按项目单独确认。

六、数码管定制：一份完整的显示模块定制清单

标准化产品能覆盖大部分通用需求，但当整机外观、结构空间或使用环境有特殊要求时，显示模块定制就成了必要选项。为了让沟通更高效，建议在提需求时把以下信息一次性列清楚：

• 显示内容：位数、字符形状（数字、字母、符号、单位符号如℃、%）；
• 极性：共阳数码管或共阴数码管；
• 尺寸：字符高度、外形长宽、引脚间距或贴片焊盘尺寸；
• 颜色与亮度：单色、双色、三色、全彩，以及典型工作电流下的亮度要求；
• 电气参数：正向电压范围、单段电流、是否内置限流电阻；
• 外观工艺：面板颜色（黑/灰/白）、雾面或透明、是否加滤光片；
• 环境要求：工作温度范围、防护等级、是否需要抗硫化或车规级可靠性；
• 数量与节奏：样品数量、量产批量、年度需求预测、交期要求。

把这份清单准备齐全，厂家通常能在较短时间内给出可行的结构方案与报价，避免来回反复打样。像吉舰电子科技这类专注显示器件与模块的供应商，一般会安排工程师参与前期结构评审，从光学、结构和驱动三个角度给出建议。

七、影响数码管价格的核心因素

数码管价格跨度很大，从几毛钱到几十元不等，主要由以下因素决定：

• 尺寸与位数：材料用量和LED芯片数量直接相关，位数越多、字符越大，成本越高；
• 芯片品质：不同品牌、不同尺寸的芯片在亮度、一致性和寿命上差异明显；
• 颜色：蓝光、白光、全彩产品由于材料与工艺原因，单价普遍高于红、绿、黄；
• 封装形式：贴片数码管的自动化程度高，但治具与工艺门槛也更高；
• 模具与开模费：非标尺寸或特殊字符需要单独开模，这部分费用通常一次性收取，量大时可摊薄；
• 订单批量与交期：批量越小，单位成本越高；加急订单也会产生额外费用；
• 特殊要求：防水、抗硫化、宽温、车规认证等都会推高成本。

在比价时，建议不要只看单价，而要把亮度一致性、批次稳定性、不良率、技术支持响应速度一并纳入评估。显示器件的不良往往在整机组装后才暴露，隐性成本远高于采购差价。

八、如何评估一家LED数码管厂家

选择LED数码管厂家，可以从几个维度做初步筛选：

• 产品线广度：是否同时具备单位、多位一体数码管、LED点阵模块、贴片数码管和大尺寸数码管的供货能力，这决定了后续新项目能否一站式解决；
• 定制能力：能否承接非标结构、特殊字符和彩色LED显示模块的开发；
• 工艺与检测：是否有完整的亮度分选、色坐标分选、老化测试和可靠性验证流程；
• 样品响应速度：打样周期是衡量工程配合度最直接的指标；
• 行业案例：是否有家电、仪器仪表、工业控制、医疗设备等领域的稳定供货经验。

有条件的话，建议在批量下单前索取小批样品，装配到实际整机上做点亮测试，观察不同视角下的亮度均匀性，并连续老化几十小时看是否出现暗段、闪烁或光衰异常。

九、LED数码管在制造业中的典型应用场景

数码管和显示模块的价值，最终体现在各行各业的设备上。以下场景尤为典型：

• 家用电器：电磁炉、微波炉、洗衣机、热水器、空调面板上的时间与温度显示；
• 仪器仪表：万用表、电能表、水表、燃气表、电子秤的数值显示；
• 工业控制：变频器、PLC、温控器、伺服驱动器的参数与状态显示；
• 食品与饮料加工：灌装线、杀菌设备、包装机械上的温度、速度、计数值显示；
• 制药与化工：反应釜温控仪、配料系统、洁净车间环境监控面板；
• 纺织与塑料机械：纺机张力显示、注塑机模数与温区指示；
• 商业与公共设施：加油机、电梯楼层显示、停车场引导屏、体育计时牌。

可以看出，越是生产节奏快、环境复杂的制造现场，越依赖清晰、稳定、可远距离读取的显示方案。这也是大尺寸数码管和高亮彩色LED显示模块在这些领域持续有需求的原因。

十、结语：选型是工程，不是比价

LED数码管虽然是被动显示的"小器件"，但它直接影响用户对整机的第一印象。共阳还是共阴、单位还是多位一体、插件还是贴片、标准品还是显示模块定制，每一个选择背后都对应着结构、驱动、成本与可靠性的权衡。

比较稳妥的做法是：在项目早期就把显示需求整理成明确清单，与有工程能力的LED数码管厂家同步评审，通过打样验证后再锁定型号。这样既能控制数码管价格，也能避免量产阶段返工带来的更大损失。对于需要长期稳定供货的整机厂商来说，找到一个响应及时、工艺稳定的合作伙伴，往往比单次采购省下的那点差价更有价值。
